測量屈光不正的度數
這一步的目的是計算眼的屈光度。利用高像素電荷耦合器件和特殊的影像分析技術，來處理圖像、計算受檢眼屈光度。由于比較復雜，所以，分一下幾個問題講述。
(一) 電荷耦合器件 (charge coupled device )簡稱 CCD。這是一種數碼相機中的光敏元件。當光射于其上時，可引起元件電的變化并可被導出。元件為小片狀。放于數碼相機底片的位置，起底片的作用。在電腦驗光儀中，該元件負責收集受檢眼眼底圖像。CCD的面積不大。例如現生產的1/3型CCD的底片長為4.8mm，寬3.6mm的長方形。其對角線才6mm長。在這樣一片小的CCD上、有幾百萬像素。所謂像素即可理解為點陣。所謂點陣可以理解為經緯線形成一定面積的紡織品上，有多少經緯十字交叉點。在CCD上，一個點陣就是一個二級管。像素越高，同一個面積上的二極管越多，數碼相機采集和表達的圖像越清晰。
(二) 屈光不正與眼底圖像的關系
如上所述，圖3-8的CCD收集到了標準園或橢圓的圖像。由于屈光不正的類型不同，屈光介質各個子午線的折光力也不相同，加之屈光介紹也有鏡片放大率問題，所以形成了不同形狀的圖像。這一圖像與屈光不正的關系是：
1. 形狀說明屈光不正性質：上已述及，園形為單純遠視遠視眼、單純近視眼。橢園形為散光眼包括單純散光、復性散光和混合散光。
2. 園或橢圓各徑線的長度，表示受檢眼屈光介質各個子午線屈光力不同。
(三) 測量度數的原理

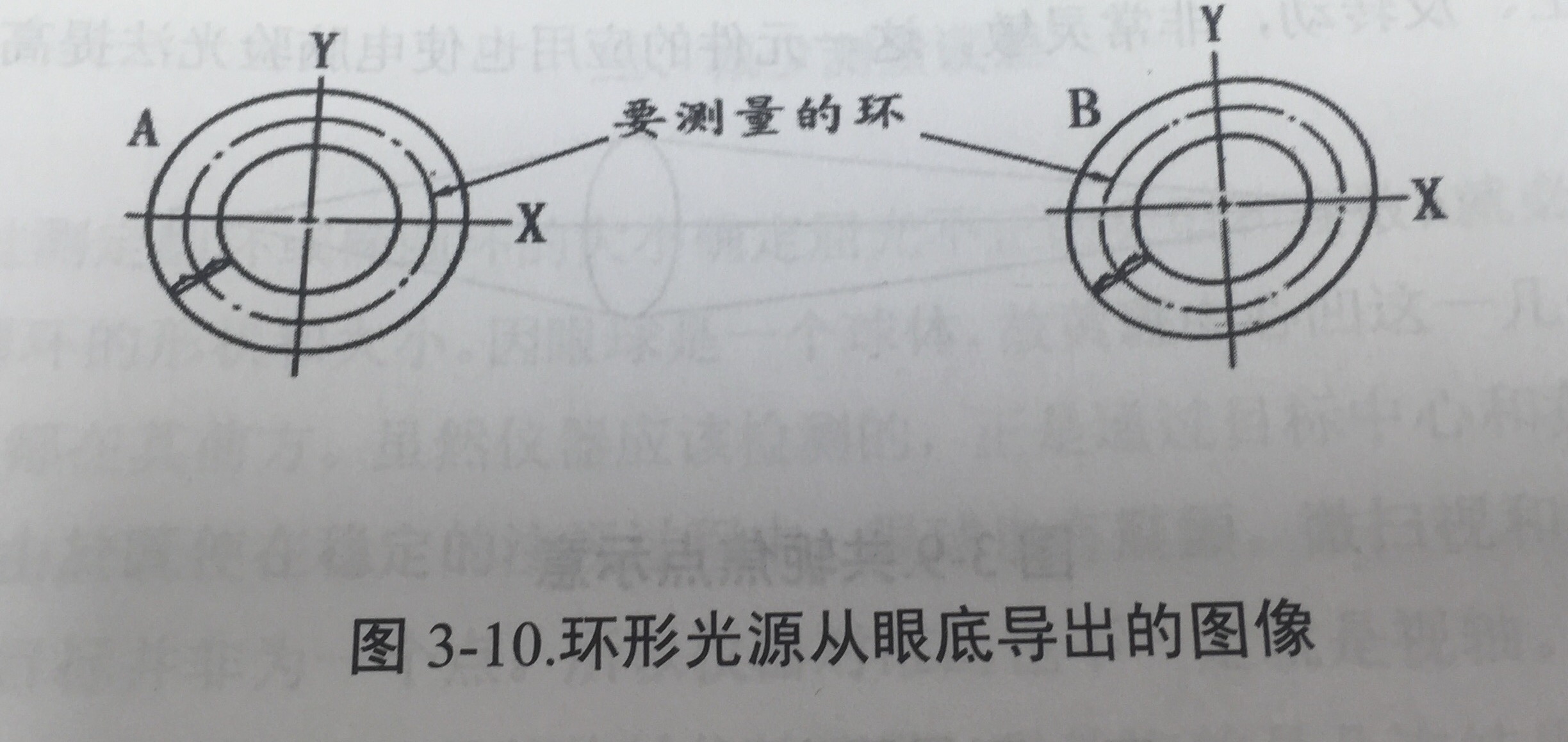

為了測量從眼底反射到CCD底片上園環的形狀是園還是橢圓，精準的辦法之一是找出環的內邊和外邊的中心處。如圖3-10所示。也就是讓電子測量器坐標的中心正處在要測量的圓或者橢圓的中心。
用方陣或棋盤格劃分環狀光源在眼底形成的影響這些圖像，通過點陣的方法計算和區分該圖是圓形或是橢圓形環。如果是橢圓環，確定其長徑和短徑的子午線位置，實際也就是確定了散光的軸位在短徑方向。讓圓環的圖像被方陣或說棋盤格劃分。

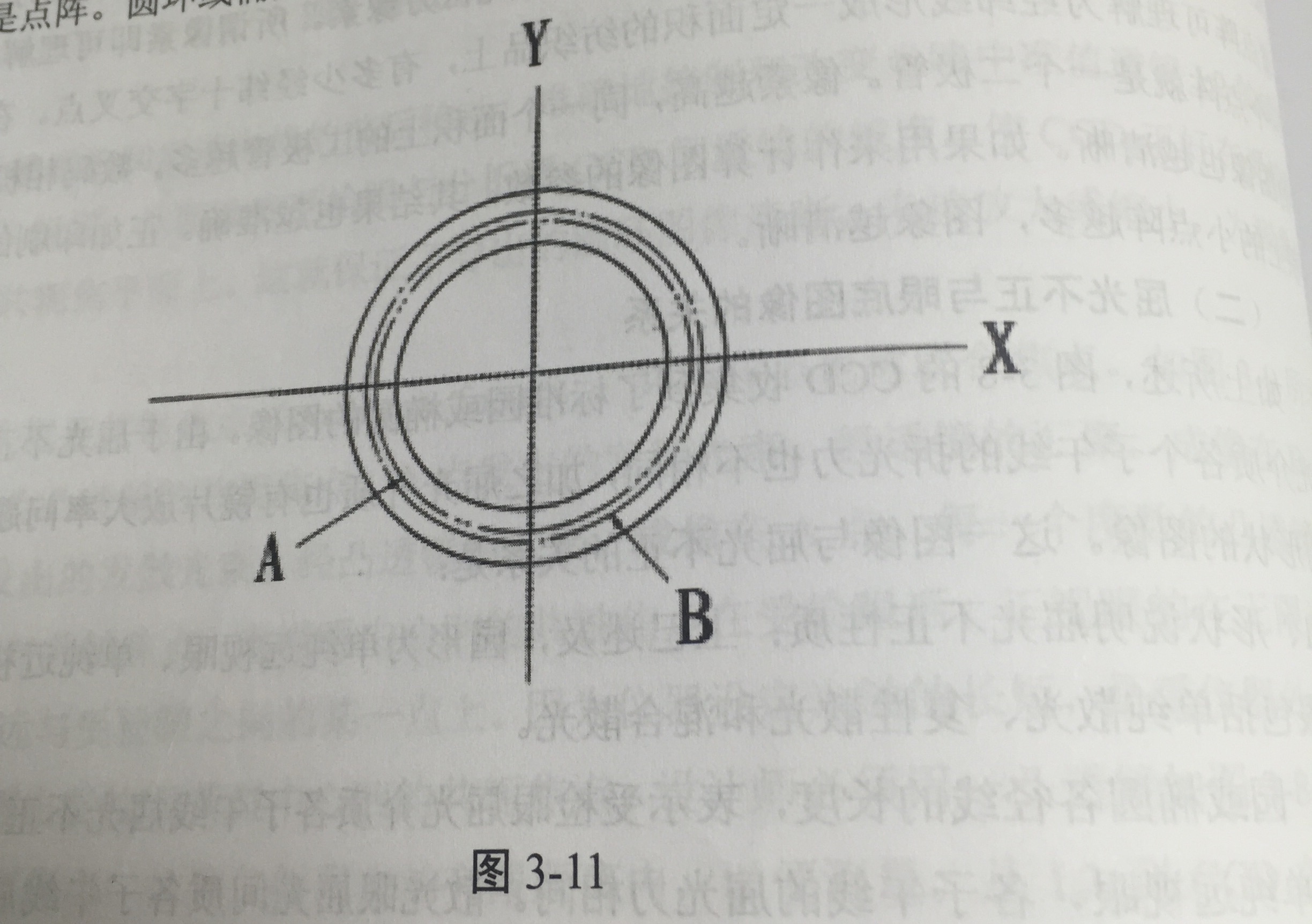

在圖3-11上，X軸和Y軸這兩條線段都是由很多等長的短線段組成。在XY坐標系的X軸上，坐標交叉點左右兩側各線段的長度是相等的。若垂直于這些短線段(事實上，可以把這些短線段看成是點)，做縱向的垂線，就是得到許多平行于Y軸的直線。同樣，通過Y軸上的點，垂直于Y軸做橫線，使之都平行于X軸，這樣，就形成了很多十字交叉點。這就是點陣。圓環或橢圓就在這塊方陣(CCD)上被測量器測量。
按CCD成像底板17.28平方毫米的面積(4.8*3.6)上，有500萬像素計算，平均每平方毫米面積上有289352像素。眼底黃斑中心凹為1.5毫米。儀器向受檢眼投射的圓環在眼底成像的直徑在2毫米左右。從這些數據讀者可了解電腦驗光法的精確度(約精確到0.01D)
